Ampli de 50W/8 ohms à base de TDA1514 à entrées symétriques
Dans le cadre de mon projet de système trois voie à filtrage actif, il me fallait 6 amplis pas chers munis d’entrées symétriques.
J’ai donc mis au point ce petit ampli :
Je
n’ai pas utilisé d’AOP pour la symétrisation . Ce
TDAxx étant lui même un AOP, je l’ai donc câblé
comme tel . Et çà marche bien !

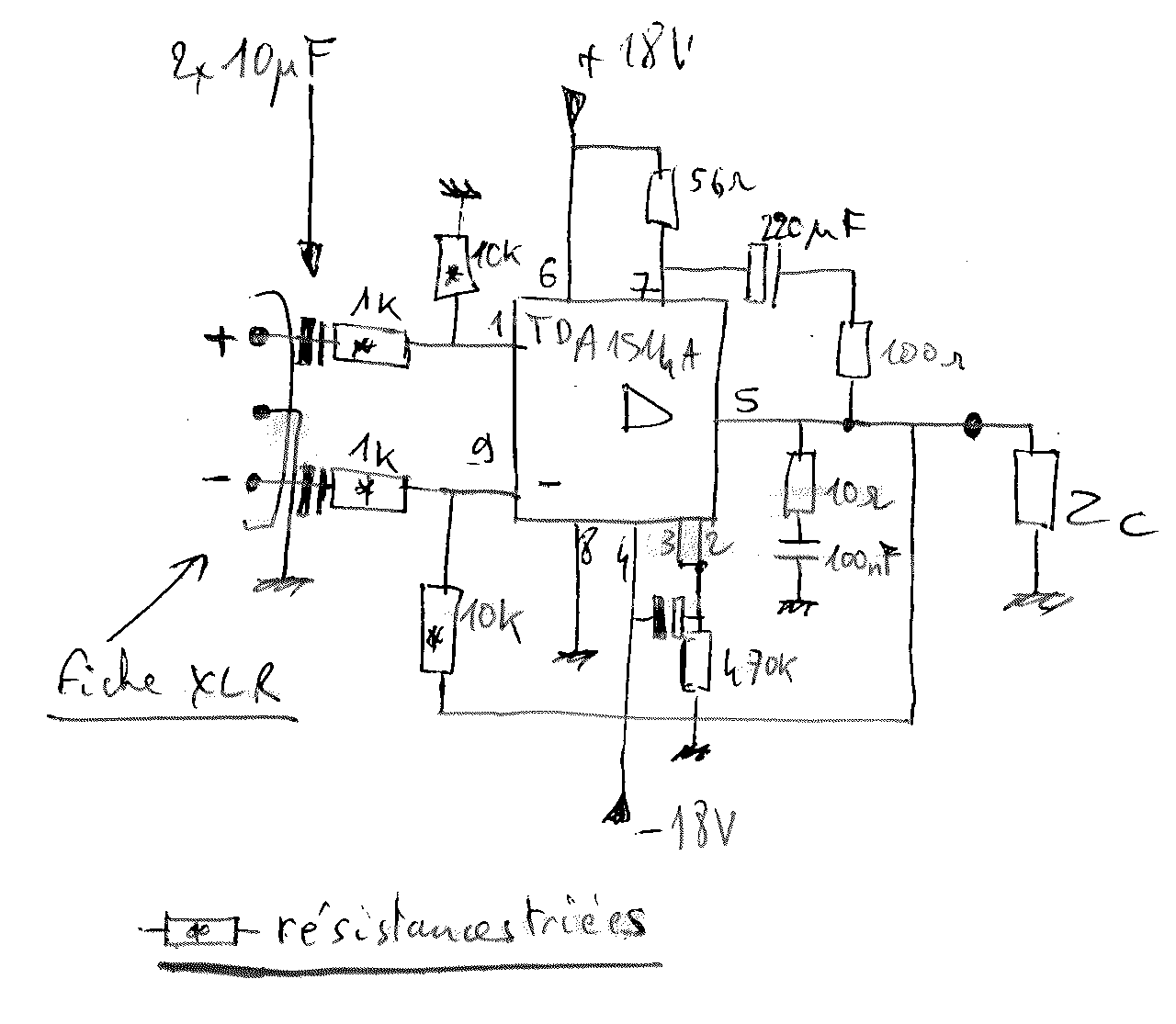

C’est donc le schéma standard muni de résistance triées pour avoir un bon TRMC . Attention, l’impédence d’entrée est de 1kohm !
Il n’y a pas de condensateur pour avoir une tension de sortie toujours à 0V, mais l’offset naturel, pour ce gain modeste (x20) est tolérable (quelques dixièmes de volts)
Je l’avais alimenté en +/-18V ( transfo de 2x12V avec filtrage ) . On peut augmenter cette tension jusqu’à +/-24V . Un radiateur de 2K/W est plus que suffisant .
J’étais moyennement satisfait, le son était un peu dur . Je l’ai remplacé par l’ampli classe A ultra simple qui étais bien plus musical .
